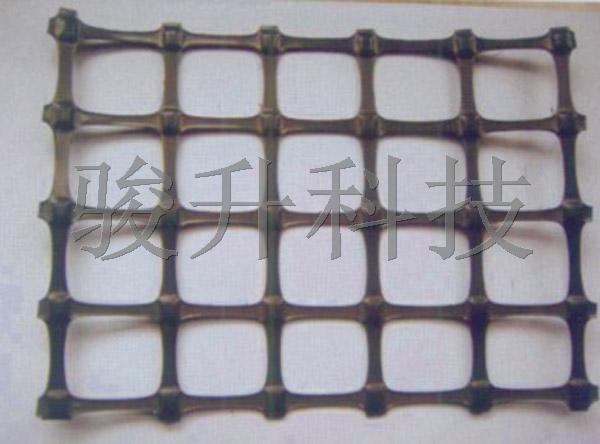

土工格栅-玻璃纤维格栅-自粘式玻璃纤维土工格栅

工艺

首先精确放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。
铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。
铺设土工格栅，土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。
第一层土工格栅铺好后，开始填设第二层0.2m厚的中（粗）砂，其方法：汽车运砂到工地卸于路基一侧，而后用推土机向前赶推，先把路基两侧2米范围内填筑0.1m后，把第一层土工格栅折翻上来再填上0.1米的中（粗）砂，禁止两侧向中间填筑和推进，禁止各种机械在没有填筑中（粗）砂的土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待第二层中（粗）砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。
第二层土工格栅施工方法同第一层方法一样，最后再填筑0.3m的中（粗）砂，填筑方法同第一层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。
在第三层中（粗）砂碾压好后，沿线路纵向在边坡两侧各铺设土工格栅两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，必须每层测量出铺设的边线，每侧要保证边坡整修后土工格栅埋于边坡内0.10m。
边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。
路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留1.5%的沉降量。
注意事项

土工格栅的铺筑面应较为平整，铺筑层经验收合格后，为防纵向歪斜现象，先按幅宽在铺筑层划出白线或挂线，即可开始铺筑，然后用铁钉固定格栅的端部（每米宽用钉8根，均匀距离固定），固定好格栅端部后，用铺筑机将格栅缓缓向前拉铺，每铺10米长进行人工拉紧和调直一次，直至一卷格栅铺完，再铺下一卷，操作同前，铺完一卷后用6T-10T的压路机从起始点开始向前进方向碾压一遍即可，（如铺筑在中面层上和找平层上，用钢辊压路机为宜；如格栅直接铺在混凝土路面上，用胶辊压路机为宜，）接铺：以卷长为单位作为铺设的段长，在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后接着铺筑下一段，下一段铺筑时，格栅与格栅可以用10-15CM的搭接长度，并用铁钉或木楔固定后继续向前进方向铺第二段，依次类推，操作要求同前。
铺设方法

锚固法：不带自粘胶的玻璃纤维土工格栅增强沥青混凝土路面和防止路面与路面反射裂缝，可采用锚固法施工，但宜先铺设玻纤土工格栅，再洒布热沥青作粘曾油，施工人员必须戴手套，施工方法如下：
粘层油选用AH-70或AH-90重油热沥青，粘层油的规格及质量应符合《公路沥青路面施工技术规范》JTJ032-94，采用专用车辆喷洒。粘层油每平方米用量约0.4kg-0.6kg。
铺设玻璃纤维土工格栅时，应保持铺设平顺，拉紧，横向搭接长度宜为50-100mm，纵向搭接长度 宜为150-200mm，并根据摊铺方向，将后一端压在前一端之下。
用胶轮压路机碾压。
50?0?.3mm的固定铁皮，要求平整不翘角，周边宜倒角处理，2英寸钢钉（优质水泥钉）
钉子固定法铺设玻纤土工格栅时，先将一端用固定铁皮和钉子固定在已洒布粘层沥青的下层结构上，钉子可用锤击或射枪射入。再将格栅纵向拉紧时玻纤横向均处于挺直张紧状态。
钉子固定时，格栅搭接距离为：纵向接头搭接距离不小于15cm，横向搭接距离不小于5cm。纵向搭接应根据沥青摊铺方向将前一幅置于后一幅之上。
固定时不能将钉子钉玻纤上，也不能用锤子直接敲击玻纤。固定后如发现钉子断裂或铁皮松动，则需予重新固定。
为防止施工车辆的轮胎将玻纤格栅和粘油粘起来。和沥青混凝土摊铺机机轮打滑的现象，应在粘层油表面撒石屑，石屑用量为3m3/1000m2-5m3/1000m2。
大气温度低于10摄氏度或路面潮湿时不得施工。
沥青面层施工方法与普通沥青路面面层施工方法一致，但应注意施工车辆不得在玻纤格栅表面表面急转弯，急刹车。⑵自粘式玻璃纤维土工格栅直铺法
自粘式玻璃纤维土工格栅：施工方法便捷，质量稳定。施工方法如下：
对旧沥青混凝路面和旧水泥混凝路面，做20mm-30mm厚的调平层，使用真空车或洒水车保证路表面清洁干净。
喷洒AH-70或AH-90重油热沥青，用量宜为0.3kg-0.4kg/m2。
采用我集团提供的专用摊铺车，铺设自粘式玻纤格栅，铺设应平顺，拉紧。
横向搭接长度宜为50mm-100mm，纵向搭接长度宜为150mm-200mm，搭接重叠方向与沥青混凝土摊铺机运行的方向一致。
使用胶轮压路机碾压（胶轮压路机需有洒水装置）。
施工要点

施工场地：要求压实平整、呈水平状、清除尖刺突起物。
格栅铺设：在平整压实的场地上，安装铺设的格栅其主要受力方向（纵向）应垂直于路堤轴线方向，铺设要平整，无皱折，尽量张紧。用插钉及土石压重固定，铺设的格栅主要受力方向最好是通长无接头，幅与幅之间的连接可以人工绑扎搭接，搭接宽度不小于10cm。如设置的格栅在两层以上，层与层之间应错缝。大面积铺设后，要整体调整其平直度。当填盖一层土后，未碾压前，应再次用人工或机具张紧格栅，力度要均匀，使格栅在土中为绷直受力状态。
填料的选择：填料应按设计要求选取。实践证明，除冻结土、沼泽土、生活垃圾、白垩土、硅藻土外均可用做填料。但砾类土和砂类土力学性能稳定，受含水量影响很小，宜优先选用。填料粒径不得大于15cm，并注意控制填料级配，以保证压实重量。
填料的摊铺和压实：当格栅铺设定位后，应及时填土覆盖，裸露时间不得超48小时，亦可采取边铺设边回填的流水作业法。先在两端摊铺填料，将格栅固定，再向中部推进。碾压的顺序是先两侧后中间。碾压时压轮不能直接与筋材接触，未压实的加筋体一般不允许车辆在上面行驶，以免筋材错位。分层压实度为20-30cm。压实度必须达到设计要求，这也是加筋土工程的成败关键。
防排水措施：在加筋土工程中，一定要作好墙体内外的排水处理；要做好护脚，防冲刷；在土体内要设置滤、排水措施，必要时，应设置土工布、透水管（或盲沟）。采取疏导的方式排水，不能堵塞，否则产生隐患。
